Krav til malerbokskode: NFPA 33, OSHA & Local Codes Complete Guide

En anleggsleder installerte en gang en ny malingsboks, bestod den mekaniske prøven, og oppdaget deretter at den lokale inspektøren krevde NFPA 33-separasjonsavstander, elektriske komponenter i farlige områder og en dokumentert ventilasjonslås. Standen måtte delvis bygges om før første produksjonsparti. Den situasjonen er vanlig, og den kan unngås.

Krav til malerbokskode er ikke administrative formaliteter. De definerer hvordan en messe er bygget, ventilert, beskyttet mot antennelse og utstyrt for branntilfeller. Nøkkelkonklusjonen er enkel: Kodesamsvar må konstrueres inn i messedesignet før du bestiller utstyr, ikke legges til etterpå.

Hvilke koderammer gjelder for malerboksen din?

NFPA 33 er den mest refererte standarden for spraypåføring ved bruk av brennbare eller brennbare materialer, men det er ikke den eneste som betyr noe. De fleste anlegg må også tilfredsstille de elektriske kravene i NFPA 70, arbeidssikkerhetskrav fra OSHA, og hvilken brannkode den lokale jurisdiksjonen har vedtatt. Myndigheten som har jurisdiksjon (AHJ) tar den endelige avgjørelsen, så tegningene dine må vise samsvar med kodeutgaven de håndhever.

Konstruksjon og separasjon: Start med fysisk beskyttelse

Brannsikker konstruksjon

I henhold til NFPA 33 kapittel 5, må en sprøyteboks være konstruert av brannbestandige materialer, typisk stål eller et godkjent tilsvarende. Standen må også skilles fra andre operasjoner ved 3 fot fri plass eller ved en skillevegg med en 1-times brannmotstand . Tilkoblede båser trenger nøye planlegging fordi hver sone må beholde sin egen brannklassifisering og luftstrømegenskaper.

Hva du skal bekrefte i Booth Design

• Veggpaneler er gjennomgående, selvbærende og fri for brennbare innvendige overflater.
• Åpninger for deler, transportører og tilførselskanaler er dimensjonert for å kontrollere luftstrømmen og utslipp av overspray.
• Adgangsdører, filtre og belysning er integrert uten å skjære gjennom strukturelle brannbarrierer.
• Gulv og avtrekksplenum er tilrettelagt for regelmessig rengjøring og oppsamling av overspray.

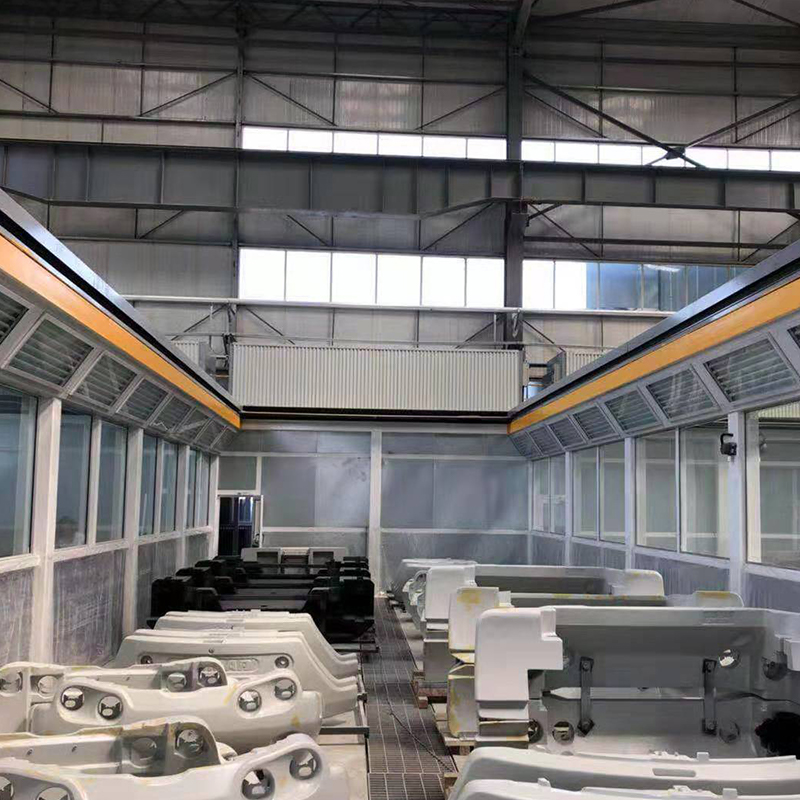

For butikker med uvanlige delgeometrier er den raskeste veien til en kompatibel layout en tilpasset sprøyteboks og slipeboks bygget rundt prosessen din og kravene til lokale koder.

Produsent av pulverbeleggsprayboks, billig sprayboksfirma Yue Ze Environmental Protection Equipment Co., Ltd er en produsent av en pulverlakkeringsboks i Kina og en billig sprøytebokseksportør... Se produkt →

Ventilasjon: Eksos, tilførsel og forrigling

Luftstrømdesign og sikkerhet

Ventilasjon er standens første forsvarslinje mot ansamling av brennbar damp. Eksossystemet må fungere kontinuerlig under sprøyting og forbli på lenge nok etter at belegget stopper for å rense ut gjenværende damper. I mange konvensjonelle tørrfilterkabiner er designmålet en lufthastighet rundt 100 fot per minutt på tvers av standåpninger, men AHJs beregningsmetode kontrollerer.

Crossdraft-bokser skyver luft over arbeidsstykket, mens downdraft-bokser trekker den ned gjennom gulvrister. Nedtrekkssystemer er mer enhetlige og foretrekkes ofte for store eller komplekse deler, men de koster mer. Beslutningen påvirker både finishkvaliteten og samsvar med koden fordi luftstrømmen må holde dampkonsentrasjonen under brennbarhetsgrensen.

Kritiske ventilasjonsdetaljer

• Tilluften må balanseres slik at kabinåpningene opprettholder ønsket retning og hastighet.
• Resirkulering av eksos til okkuperte rom er begrenset; resirkulering krever et oppført system og dampdeteksjon.
• Luftstrømsperre skal forhindre at sprøytepistoler fungerer når eksosvolumet er for lavt.
• Vifter, motorer og kanaler i eksosbanen skal jordes og klassifiseres for det brennbare materialet som sprøytes.

Elektrisk sikkerhet og tennkildekontroll

Elektriske krav er der kontrollørene finner flest brudd. Ledninger, belysning, uttak, motorer og kontrollpaneler inne i sprøyteområdet må være egnet for det farlige stedet, vanligvis eksplosjonssikker eller vurdert for den tildelte klassen og divisjonen under NFPA 70. Vanlige koblingsbokser og standard lysrør har ingen plass inne i spraykabinettet. Sprøyteområdet må også være adskilt fra antennelseskilder som åpne flammer, varme overflater, statisk utladning og røyking.

For automatiserte linjer, en automatisk robotsprøyteboks er en praktisk måte å kombinere høy overføringseffektivitet med en fullt klassifisert elektrisk pakke, fordi roboten, belysningen, kontrollene og kabinkroppen er utformet som ett system. Etterbehandlingslinjer for biler og elbiler får ofte ytterligere elektrisk gjennomgang på grunn av høye linjehastigheter og kompleks delhåndtering; vår side for produksjonsløsninger for biler og elbiler forklarer hvordan disse linjeoppsettene er strukturert.

Tilpasset automatisk robotsprayboksprodusent, eksportørfabrikk - Jiangsu Yu Yue Ze Environmental Protection Equipment Co., Ltd er Kina Automatic Robotic Spray Booth-produsent og eksportørfabrikk, vi tilpasser Au... Se produkt →

Brannvern og slukking

Brannbeskyttelse for en malerboks går utover et bærbart brannslukningsapparat. NFPA 33 og den vedtatte lokale brannkoden bestemmer om en stand trenger automatisk sprinklerbeskyttelse, tørrkjemisk undertrykkelse, karbondioksid eller skum-vannsystemer. Mange AHJ-er krever automatisk beskyttelse når volumet eller materialbruken i kabinen overstiger spesifikke terskler, og undertrykkingssystemet bør dekke kabinens indre så vel som tilkoblede eksosplenums og tørkeområder.

Driftsplanen bør inkludere en nødstansprosedyre, tydelig plasserte brannslukkere og en dokumentert inspeksjonsplan. Brannslukking er ikke én størrelse som passer alle; den må tilpasses beleggsmaterialene, messedesignet og anleggets belegg.

Brannfarlige lagrings- og blanderom

Lagring og blanding skaper de høyeste drivstoffbelastningene i en etterbehandlingsavdeling. Koden begrenser hvor mye maling og løsemiddel som kan oppbevares i nærheten av standen, og mange anlegg trenger et godkjent brannfarlig oppbevaringsskap eller et dedikert blanderom. Blanderom bør ha brannklassifisert konstruksjon, mekanisk ventilasjon, sølbegrensning og eksplosjonssikkert elektrisk utstyr. Trommer skal være bundet og jordet når brennbare væsker overføres.

Å holde oppbevaring atskilt fra sprayområdet er ikke bare en bekvemmelighet; det er en praktisk måte å redusere brannbelastningen på og holde kabinens fotavtrykk mindre og mer effektivt.

Tørke- og pulverlakkeringssystemer

Høytemperaturtørking

Hvis messen inkluderer en bake- eller tørkesyklus, behandler standarden det som en mer alvorlig fare fordi varme legger til en potensiell antennelseskilde. Tørkeovner og kabiner trenger temperaturkontroller, høygrensebrytere og forriglinger som stenger varmetilførselen når avtrekksluftstrømmen svikter. Isolasjon og klaringer skal beskytte tilstøtende områder mot varmeakkumulering.

Pulverlakksystemer

Pulverlakkering har en annen risikoprofil. I stedet for løsemiddeldamp kommer faren fra luftbårent brennbart støv og elektrostatisk antennelse. Kapslingen skal være jordet, gjenvinningssystemet skal hindre overbelastning, og ventilasjonsutstyret skal være utformet for støvhåndtering. En NFPA-fordel er at filtrert luft ofte kan resirkuleres når pulversystemet bruker listede filtre og deteksjonsutstyr.

For produsenter som går lenger enn manuell pulverpåføring, en integrert pulverlakkeringslinje kombinerer stand, herding, transportør og pulverhåndtering i én linje, noe som gjør det enklere å dokumentere samsvar fra én enkelt leverandør.

Powder Paint Coating Line Produsent, Powder Coating Machine Company Yue Ze Environmental Protection Equipment Co., Ltd er en kinesisk produsent av pulverlakkeringslinje og pulverlakkeringsmaskinfirma, vi... Se produkt →

Gjør om kodekrav til en innkjøpssjekkliste

Overholdelse bør ikke delegeres til inspeksjonsdagen. Ta med kodekrav inn i anskaffelsesstadiet og be om bevis. Hvis du fortsatt definerer hele prosessen, start med en praktisk guide til hvilket utstyr en produksjonslinje for belegg har slik at du kan se hvilke maskinalternativer som påvirker standens samsvar.

1. Bekreft utgaven av NFPA 33 og den lokale brannkoden din AHJ håndhever.
2. Oppgi delstørrelser, beleggmaterialer, påføringsmetoder og beregninger av eksosluftstrøm.
3. Be om tegninger som viser konstruksjon, ventilasjon, elektrisk klassifisering og brannslukking.
4. Ta i bruk standen med luftstrømavlesninger og sikkerhetsforriglingstester før endelig avmelding.

Jo mer grundig du definerer krav til malerbokskode under design, desto mer forutsigbar blir inspeksjonen. En kompatibel stand er rett og slett en godt konstruert stand.
